Signification des symboles de climatisation : le guide

Une télécommande de climatiseur Hitachi accepte une température de consigne comprise entre 16 °C et 32 °C, quel que soit le mode choisi. Entre ces deux bornes, cinq pictogrammes décident de ce que fait vraiment votre machine : refroidir, chauffer, assécher, brasser ou arbitrer seule. Ajoutez les flèches, la lune, l'horloge, le cadenas et les voyants de l'unité intérieure, et la lecture se complique. Ce guide décode chaque symbole de climatisation, mode par mode, avec la plage de consigne cohérente et le bon moment pour l'activer. Les alertes, les codes erreur, les variantes selon les marques et les commandes de la clim de voiture y passent aussi.

En bref

• Flocon de neige = mode froid (COOL) : consigne de 24 à 26 °C en été, sans dépasser 7 °C d'écart avec l'extérieur.
• Soleil = mode chauffage (HEAT) : 19 à 21 °C dans les pièces à vivre, 16-17 °C pendant vos absences.
• Goutte d'eau = déshumidification (DRY) : efficace entre 20 et 26 °C ambiants, avec une vitesse de ventilation réduite automatiquement.
• ECO décale la consigne de 1 à 2 °C ; TURBO tourne à pleine puissance 20 à 30 minutes puis rend la main.
• Un pictogramme qui clignote signale un code erreur : notez-le avant toute coupure d'alimentation.

Lire la télécommande de sa climatisation en 30 secondes

Cherchez trois zones et vous avez gagné : l'écran qui affiche le pictogramme actif, le bouton MODE qui le fait défiler, les touches + et − qui fixent la température de consigne. Tout le reste relève du réglage secondaire. Les symboles principaux se lisent au centre de l'écran, les fonctions annexes s'affichent en périphérie sous forme de petites icônes ou de mots anglais. Un climatiseur split, un monobloc et un climatiseur mobile partagent la même grammaire visuelle, avec des écrans plus ou moins fournis.

Le bouton MODE : la clé qui commande tous les autres symboles

Appuyez sur MODE et observez l'écran : chaque pression fait défiler un pictogramme, et seul celui qui reste affiché pilote l'appareil. Régler la vitesse de ventilation ou l'oscillation des volets ne changera jamais le mode en cours. Sur les chantiers que j'accompagne, la majorité des « pannes » signalées après une réception se résument à un mode mal sélectionné. Détail utile : en mode froid, l'appareil ne démarre pas si la consigne dépasse la température de la pièce. Validez ensuite par OK ou SET sur les télécommandes qui le demandent.

Tableau récapitulatif : un symbole, un mode, un usage

Les 5 symboles de climatisation à connaître absolument

Flocon de neige (COOL) : le mode froid

Le flocon lance le compresseur, qui capte la chaleur de la pièce via le fluide frigorigène et l'évacue par l'unité extérieure. L'air ressort refroidi et légèrement asséché. Visez 24 à 26 °C : descendre à 19 °C ne refroidit pas plus vite, la machine module sa puissance selon l'écart à atteindre. Gardez un delta maximal de 7 °C avec l'extérieur pour éviter le choc thermique à chaque passage de porte. Orientez les volets vers le haut, l'air froid retombe naturellement. Fermez volets et fenêtres avant de lancer le cycle.

Soleil (HEAT) : le mode chauffage de la clim réversible

Le soleil inverse le cycle frigorifique : votre pompe à chaleur air/air prélève les calories de l'air extérieur et les restitue à l'intérieur. Hitachi recommande ce mode quand l'extérieur passe sous 21 °C, et jusqu'à −15 °C dehors. Réglez 19 à 21 °C dans le séjour, 16-17 °C quand personne n'est là. Le rendement se lit sur le coefficient de performance (COP), et la technologie Inverter maintient une puissance ajustée plutôt que des cycles marche-arrêt. Dirigez les volets vers le bas : l'air chaud monte seul.

Goutte d'eau (DRY) : la déshumidification

La goutte assèche l'air sans viser une baisse de température marquée. L'appareil produit un léger refroidissement pour condenser l'humidité sur l'échangeur, puis évacue l'eau par le tuyau de condensats. La température ambiante recommandée se situe entre 20 et 26 °C. La machine bascule d'elle-même sur une vitesse de ventilation réduite, ce qui la rend très silencieuse. Utilisez ce mode par temps orageux, dans une pièce humide, ou la nuit quand le mode froid vous réveille. Confondre DRY et COOL reste l'erreur la plus fréquente : le premier traite l'hygrométrie, le second la chaleur.

Hélice ou vent (FAN) : la simple ventilation

L'hélice active uniquement le ventilateur de l'unité intérieure. Le compresseur reste à l'arrêt, la consommation chute, et la température de la pièce ne bouge pas. Ce mode brasse l'air, homogénéise les couches chaudes sous plafond et accélère le renouvellement quand vous ouvrez en fin de journée. Certaines marques le représentent par un moulin à vent ou trois traits ondulés. Il sert aussi à sécher l'échangeur après un long cycle de froid, ce qui limite les odeurs au redémarrage.

Lettre A (AUTO) : laisser l'appareil décider

Le A compare la température ambiante à votre consigne, puis choisit seul entre chaud, froid et ventilation. Une sonde intégrée à l'unité intérieure, parfois à la télécommande, sert de référence. Ce mode brille en mi-saison, quand les matinées sont fraîches et les après-midi doux. Fixez une consigne réaliste, autour de 20 à 22 °C, sinon l'appareil enchaîne les basculements. Vous gardez la main : une pression sur MODE reprend le contrôle manuel immédiatement.

Les symboles secondaires : confort, silence et économies

SWING et flèches : orienter le flux d'air

SWING met les volets en oscillation continue et répartit le flux d'air dans toute la pièce. Les flèches verticales gèrent le balayage haut-bas, les flèches horizontales le balayage gauche-droite sur les modèles à diffusion 3D. Fixez la position quand vous voulez éviter un souffle direct sur un bureau ou un lit. Deux réglages tiennent la route toute l'année :

• Été : volets relevés, l'air froid descend en nappe sans courant d'air désagréable.
• Hiver : volets abaissés au maximum, avec SWING activé pour supprimer les zones froides au sol.

Vitesse de ventilation, ECO, TURBO et mode nuit

Quatre crans structurent la vitesse de ventilation : LOW, MED, HIGH et AUTO, ce dernier ajustant le débit selon l'écart à la consigne. Le mode ECO décale la consigne de 1 à 2 °C vers le haut en froid, vers le bas en chaud, et affiche son indicateur à côté de la température. Le mode TURBO (aussi nommé BOOST, HI-POWER, POWERFUL ou Puissance) pousse compresseur et ventilateur au maximum pendant 20 à 30 minutes selon les modèles, puis restaure les réglages précédents. La lune couvre SLEEP ou SILENT : vitesse minimale, bruit réduit, consigne relevée progressivement pendant la nuit.

Horloge et TIMER : programmer la mise en marche

L'horloge programme un démarrage ou un arrêt différé, parfois les deux, et jusqu'à une programmation hebdomadaire sur les modèles équipés. Sur une télécommande avec horloge, vous saisissez une heure précise ; sans horloge, vous entrez un nombre d'heures à décompter. Validez par SET, sinon rien n'est enregistré. Un démarrage lancé 30 minutes avant votre retour évite de faire tourner l'appareil toute la journée, un réflexe qui pèse directement sur les économies d'énergie.

Symboles de climatisation selon les marques : ce qui change vraiment

Les pictogrammes de base sont quasi universels : flocon, soleil, goutte, hélice et lettre A se retrouvent à l'identique chez Toshiba, Daikin, Atlantic, Mitsubishi Electric ou Hitachi. Les écarts portent sur les fonctions avancées et sur leur appellation commerciale.

Certains constructeurs colorent le mode chauffage en rouge ou orange et le mode froid en bleu. D'autres remplacent le pictogramme par les mentions HEAT, COOL, DRY ou FAN. La notice de votre modèle reste la référence exacte, notamment pour les icônes propriétaires.

Voyants clignotants et symboles d'alerte : quand la clim signale un problème

Témoin de dégivrage, alerte filtre et cadenas de verrouillage

Un témoin DEFROST allumé en plein hiver n'annonce aucune panne : du givre s'est formé sur l'unité extérieure, l'appareil inverse brièvement son cycle pour le faire fondre et coupe le soufflage quelques minutes. La fonction TURBO reste d'ailleurs inopérante juste avant un dégivrage. Le voyant FILTER se déclenche après un nombre d'heures de fonctionnement cumulées : nettoyez ou remplacez les filtres, puis appuyez sur la touche de réinitialisation. Comptez un nettoyage tous les 1 à 2 mois en usage intensif. Le cadenas signale un verrouillage, souvent activé par erreur ou pour bloquer le mode chez les enfants ; un appui long sur une combinaison de touches le libère, selon le modèle.

Pictogramme qui clignote : lire un code erreur sans paniquer

Un voyant qui clignote sur l'unité intérieure transmet un diagnostic. Comptez les clignotements, notez leur rythme et relevez le code alphanumérique affiché sur la télécommande avant toute manipulation. Les codes sont propres à chaque marque : Atlantic utilise par exemple des références du type 21.1, Toshiba publie sa propre liste. Une icône de transmission qui clignote indique simplement l'envoi du signal ; un symbole d'opération non valide signale une commande incompatible avec le mode actif. Coupez l'alimentation cinq minutes pour tenter un réarmement, et transmettez le code au frigoriste si le défaut revient.

Clim mobile et clim de voiture : des symboles à part

Un climatiseur mobile monobloc affiche un jeu de pictogrammes réduit : flocon, goutte, hélice, vitesse de ventilation et minuterie. Le symbole propre à ce format est le témoin de bac à condensats plein, souvent marqué FULL ou représenté par un réservoir. L'appareil se met alors en sécurité ; videz le bac ou vérifiez le tuyau d'évacuation. Contrôlez aussi la gaine de sortie d'air, qui doit rester courte et dirigée vers l'extérieur.

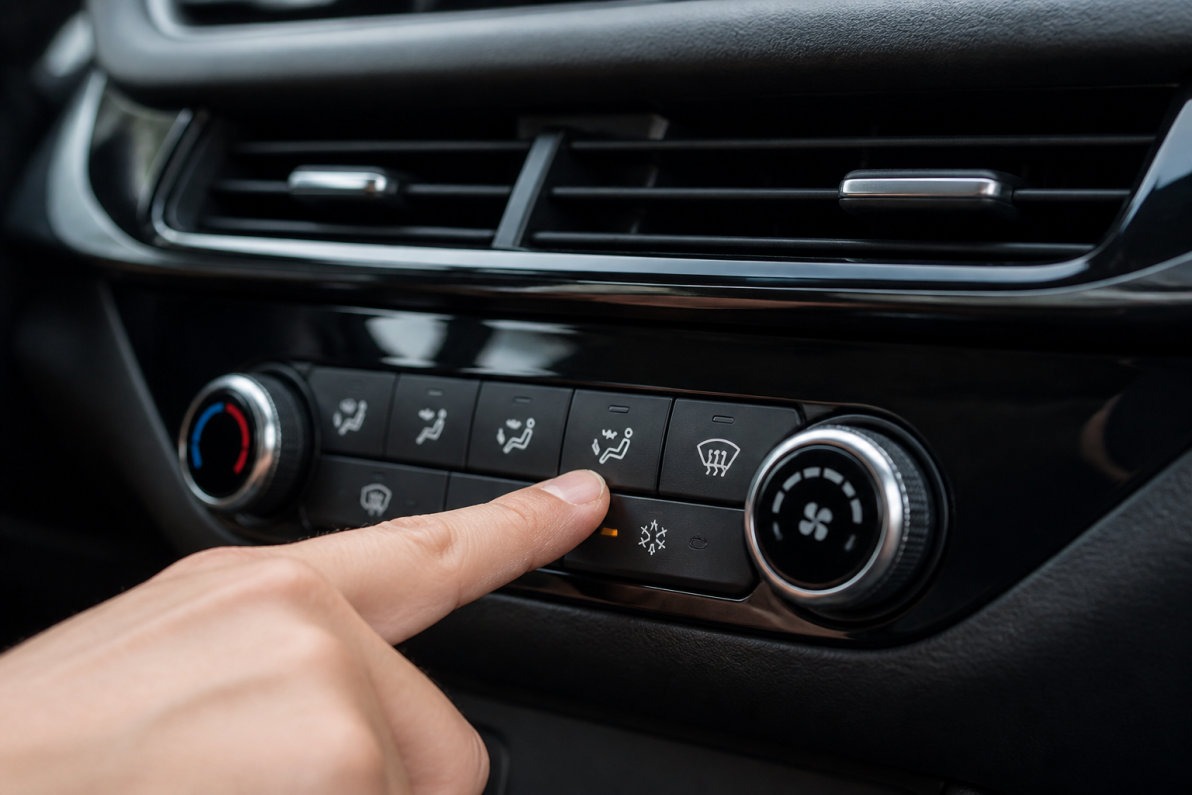

Bouton A/C, recirculation et désembuage dans l'habitacle

Dans une voiture, le bouton A/C enclenche le compresseur de climatisation, indépendamment de la température affichée par la molette. Le symbole de recirculation montre une voiture stylisée avec une flèche en boucle : l'habitacle tourne en circuit fermé, ce qui refroidit plus vite mais concentre l'humidité. La flèche entrante correspond à l'air extérieur. Le désembuage du pare-brise se reconnaît à un trapèze bombé traversé de flèches ondulées, celui de la lunette arrière à un rectangle droit. Pour désembuer efficacement : A/C activé, air extérieur, soufflage sur le pare-brise.

Quel symbole activer selon la situation (et les erreurs à éviter)

Trois réflexes couvrent la majorité des situations. Canicule et pièce surchauffée : flocon, consigne à 25 °C, ventilation élevée le temps de la descente, puis vitesse moyenne. Soirée d'hiver : soleil, 20 °C, volets vers le bas, SWING activé. Air lourd sans forte chaleur : goutte d'eau, ventilation basse. Les erreurs classiques reviennent toujours aux mêmes gestes :

• Descendre la consigne à 18 °C pour refroidir plus vite, sans effet sur la vitesse de descente.
• Sélectionner COOL alors que le problème vient de l'humidité, ce que règle le mode DRY.
• Laisser l'appareil tourner toute la journée sans TIMER ni mode ECO.
• Tout confier au mode automatique, qui multiplie les basculements avec une consigne mal choisie.
• Ignorer le témoin de filtre, qui fait chuter le débit et la performance.

Prochaine étape concrète : sortez la notice de votre modèle, photographiez la page des pictogrammes, gardez-la dans votre téléphone. Puis programmez le nettoyage des filtres et l'entretien de l'unité extérieure en septembre ou octobre, avant la première mise en chauffage.

FAQ

Comment mettre la climatisation en mode froid ?

Allumez l'appareil, appuyez sur MODE jusqu'à voir le flocon de neige ou la mention COOL sur l'écran, puis réglez la température avec les touches + et −. Visez 24 à 26 °C. Ajustez ensuite la vitesse de ventilation. Si rien ne démarre, vérifiez que la consigne est bien inférieure à la température de la pièce.

Comment mettre ma climatisation en mode chauffage ?

Appuyez sur MODE jusqu'au symbole soleil, ou sur la touche HEAT si votre télécommande en possède une. Réglez la consigne entre 19 et 21 °C, puis orientez les volets vers le bas. Comptez quelques minutes le temps que le cycle s'inverse et que l'air chaud arrive. Seule une climatisation réversible propose ce mode.

Quel est le symbole de la climatisation pour l'été ?

Le flocon de neige, qui correspond au mode COOL. Il déclenche le compresseur et évacue la chaleur de la pièce vers l'unité extérieure. En période humide sans forte chaleur, la goutte d'eau (DRY) apporte souvent plus de confort. Le mode ventilation, représenté par une hélice, brasse l'air sans refroidir.

Quels sont les symboles de la télécommande du climatiseur et comment les utiliser ?

Cinq symboles principaux : flocon (froid), soleil (chauffage), goutte (déshumidification), hélice (ventilation), lettre A (automatique). Ils se sélectionnent avec le bouton MODE. Les symboles secondaires règlent le confort : flèches et SWING pour le flux d'air, barres pour la vitesse de ventilation, lune pour la nuit, ECO, TURBO et horloge pour la minuterie.

Que signifie le symbole de la goutte d'eau sur une climatisation ?

La goutte active le mode déshumidification (DRY). L'appareil condense l'humidité de l'air sur son échangeur et l'évacue, avec un refroidissement léger et une vitesse de ventilation réduite. La température ambiante recommandée se situe entre 20 et 26 °C. Ce mode convient aux journées lourdes, aux pièces humides et aux nuits où le mode froid gêne.

Pourquoi un symbole clignote-t-il sur ma climatisation ?

Un clignotement signale un état particulier : dégivrage en cours l'hiver, filtre à nettoyer, télécommande verrouillée, ou code erreur. Relevez le code affiché et le rythme des clignotements sur l'unité intérieure. Une coupure d'alimentation de cinq minutes réarme parfois le système. Si le défaut réapparaît, transmettez le code exact à un frigoriste.
